產品特點：
低背隙 超靜音 高效率 長壽命

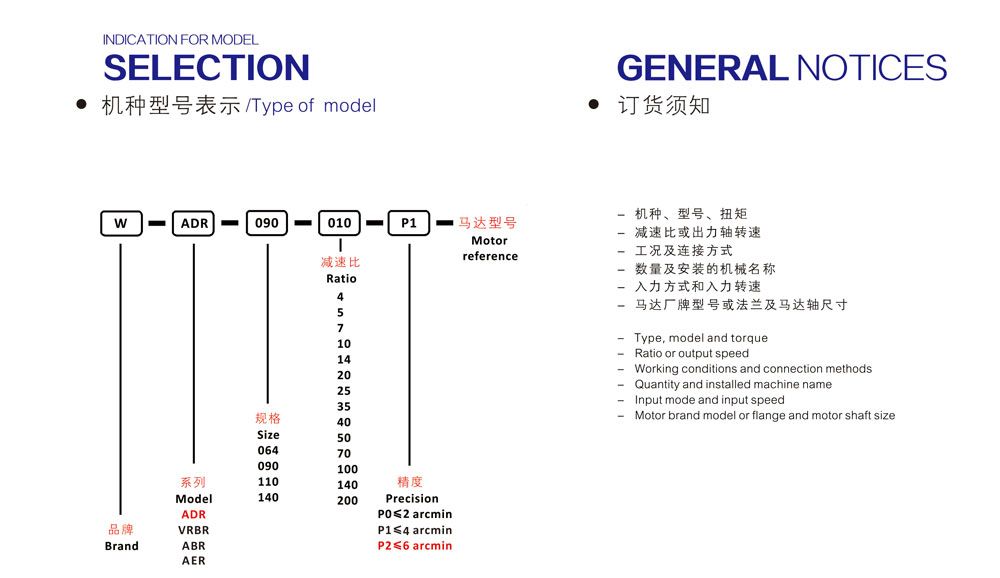

型號命名：
W-ADR-090-010-P1-馬達型號
W：萬鑫標記（wanshsin）
ADR:系列（AB/AD/AE/PL/R/T/VRB/ABR/ADR/AER/PLR/PFR/VRBR）
090:框號(042/060/090/115/142/180/220)
010減速比：（003,004,005,006,007,008,010...070,080,090,100...200）
P1：精度（P0≤2acmin,P1≤4armin,P2≤6armin）
WADR系列性能參數表 / WADR Series Performance Table | |||||||
規格 Specification | 單位 Unit | 節數 Staqe | 減速比Ratio | WADR064 | WADR090 | WADR110 | WADR140 |
額定輸出力矩 Rated output torqueT2N | Nm | 1 | 4 | 48 | 130 | 270 | 560 |
5 | 60 | 160 | 330 | 650 | |||
7 | 50 | 140 | 300 | 550 | |||
10 | 40 | 100 | 230 | 450 | |||
14 | 42 | 140 | 300 | 550 | |||
20 | 40 | 100 | 230 | 450 | |||
2 | 25 | 60 | 160 | 330 | 650 | ||
35 | 50 | 140 | 300 | 550 | |||
40 | 48 | 130 | 270 | 560 | |||
50 | 60 | 160 | 330 | 650 | |||
70 | 50 | 140 | 300 | 550 | |||
100 | 40 | 100 | 230 | 450 | |||
140 | 50 | 140 | 300 | 550 | |||
200 | 40 | 100 | 230 | 450 | |||
急停扭矩 /Emergency stop torque T2NOT | Nm | 1,2 | 4-200 | 三倍額定輸出力矩/Triple rated output torque | |||
額定輸入轉速/Rated input speed η1N | rpm | 1,2 | 4-200 | 5000 | 4000 | 4000 | 3000 |
最大輸入轉速 /Maximum input speed η1B | rpm | 1,2 | 4-200 | 10000 | 8000 | 8000 | 6000 |
精密背隙/Precision backlash P1* | arcmin | 1 | 4?20 | ≤4 | ≤4 | ≤4 | ≤4 |
2 | 25-200 | ≤7 | ≤7 | ≤7 | ≤7 | ||
標準背隙 /Standard backlash P2* | arcmin | 1 | 4?20 | ≤6 | ≤6 | ≤6 | ≤6 |
2 | 25-200 | ≤9 | ≤9 | ≤9 | ≤9 | ||
經濟背隙/Economic backlash P3 | arcmin | 1 | 4?20 | ≤ 8 | ≤8 | ≤8 | ≤8 |
2 | 25-200 | ≤12 | ≤12 | ||||
扭轉剛性 /Torsional rigidity | Nm/arcmin | 1,2 | 4-200 | 13 | 31 | 82 | 151 |
最大彎曲力矩 Maximum bendinq torque M2KB | Nm | 1,2 | 4-200 | 125 | 235 | 430 | 1300 |
容許軸向力/Allowable axial force F2aB | N | 1,2 | 4-200 | 1050 | 2850 | 2990 | 10590 |
使用壽命/Lifespan | hr | 1,2 | 4-200 | 20000* | |||
效率 /Efficiency | % | 1 | 4?20 | ≥95% | |||
2 | 25-200 | ≥92% | |||||
重量 /Weight | kg | 1 | 4~20 | 2.1 | 5.9 | 10.5 | 21.9 |
2 | 25-200 | 1.9 | 4.5 | 9.8 | 20.1 | ||
使用溫度 /Working temperature | °C | 1,2 | 4-200 | (-10° C +90° C ) | |||
潤滑 /Lubricating | 合成潤滑脂 /Synthetic lubricating grease | ||||||
防護等級/IP Grade | 1,2 | 4-200 | IP65 | ||||
安裝方向 /Installation direction | 1,2 | 4-200 | 任意方向/In any direction | ||||
噪音值( η1=3000rpm,無負載) Noise level ( η1=3000rpm,off load) | dB(A) | 1,2 | 4-200 | ≤63 | ≤65 | ≤68 | ≤70 |
(帶*的精度需與工程師確認/Need confirm wilh our engineer for those precision data with*) | |||||||
